變阻器應用作圖題及答案
    1.如圖所示，有燈泡L1、L2，開關S，電源，電壓表、電流表，滑動變阻器和導線若干，要求：L1、L2并聯，開關控制整個電路，電流表測總電流，電壓表測L1的電壓，滑動變阻器改變通過L2的電流。請畫出電路圖并連接實物圖。

    ?
    2.如圖所示的黑盒子中，有由導線和幾個阻值均為5Ω的電阻構成電路，盒外有四個接線柱。己知1、3接線柱間的電阻為5Ω，2、4接線柱間的電阻也為5Ω，1、2接線柱間的電阻為10Ω，而3、4接線柱間沒有明顯電阻。試畫出盒內最簡單的電路圖。

    ?
    3.在圖所示電路的〇里填上適當?shù)碾姳矸?hào)，使電阻R1與R2并聯。

    ?
    【參考答案】

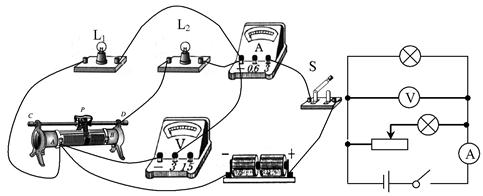

    1.

    ?
    2.

    ?
